自制五单元U段八木宇田天线

参考资料

以BG8AMG制图的五单元U段八木为基板设计

振子	长度	振子间隔
一号引向振子	282mm	NONE
二号引向振子	298mm	172mm
三号引向振子	298mm	172mm
有源振子	322mm	99mm
反射振子	335mm	146mm

微操日志

适用频段：410MHz-460MHz（430MHz-440MHz）

天线驻波：1.2

耐受功率：≈25瓦

线材阻抗：50Ω

线材材质[legacy]：1mm铝线

线材材质：SYV50-3

振子材质：Φ3×0.15mm不锈钢

有源振子材质：Φ3×0.15mm不锈钢

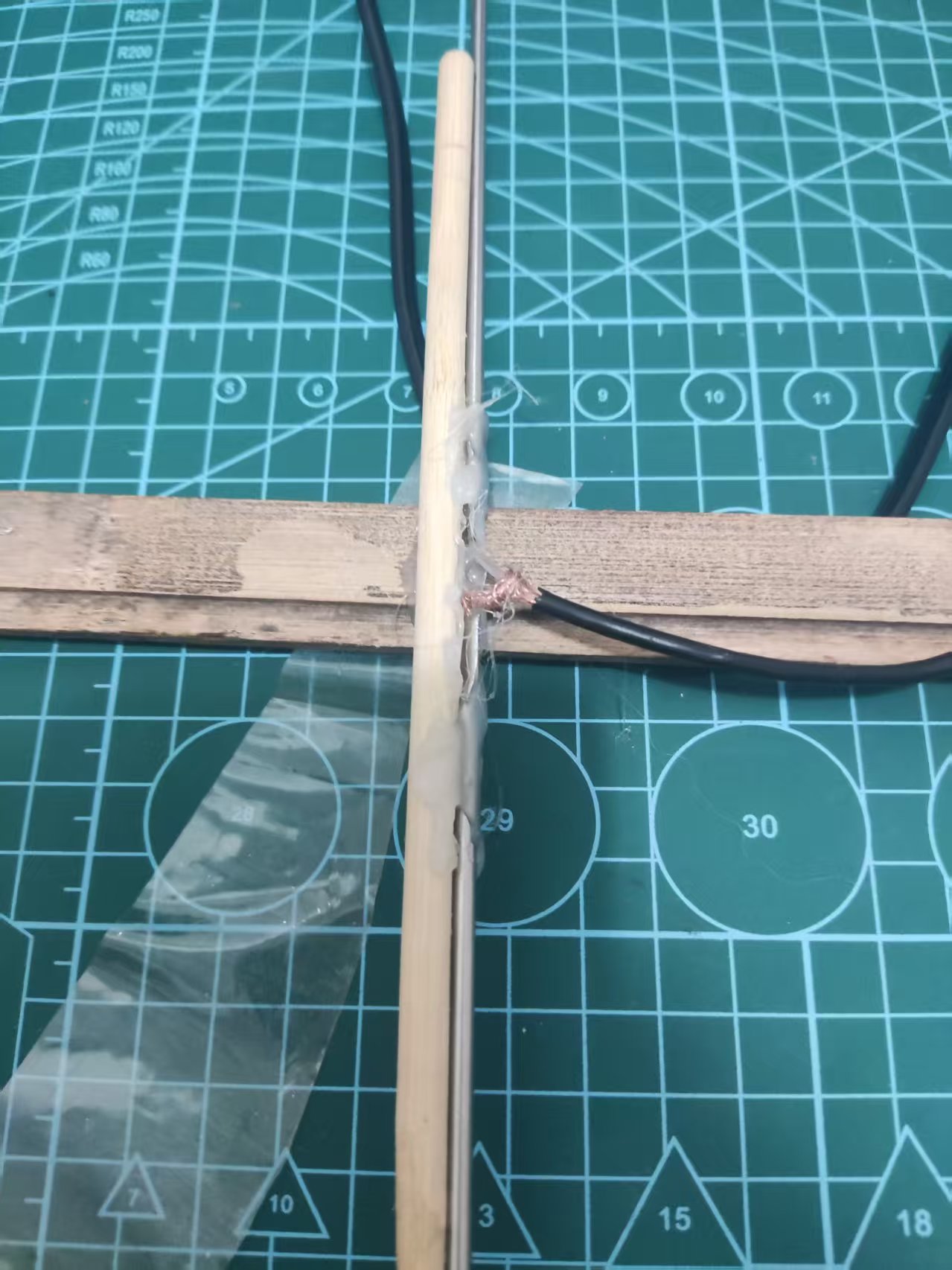

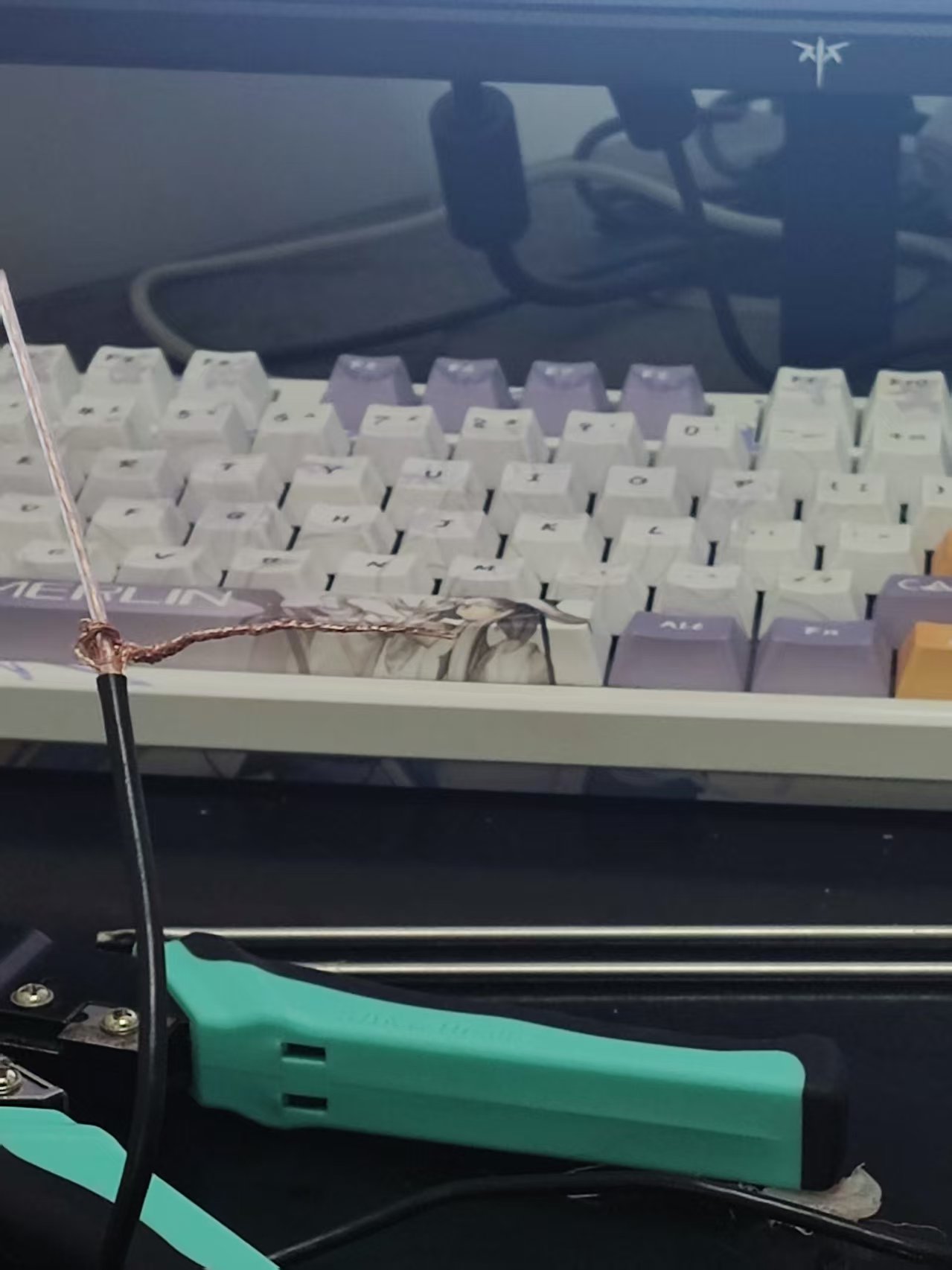

馈电点连接方式：压接

主梁与振子连接方式[legacy]：热熔

主梁与振子连接方式：卡扣

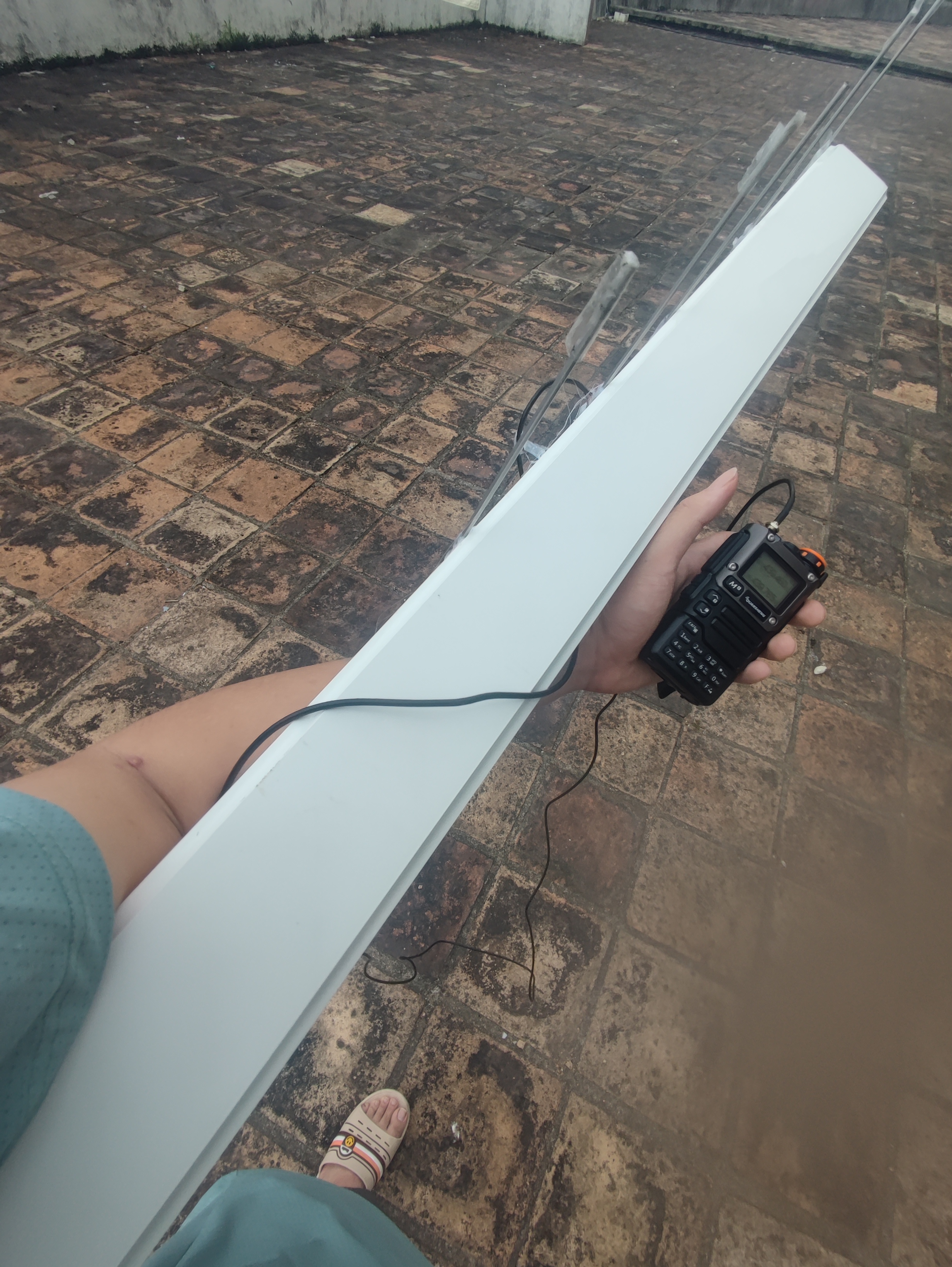

2025.5.13更新：

1、更换主梁，使其便于携带

2、增大馈电点面积

2025.5.14日更新：

1、加固有源振子

2、调整指向振子的倾斜角度

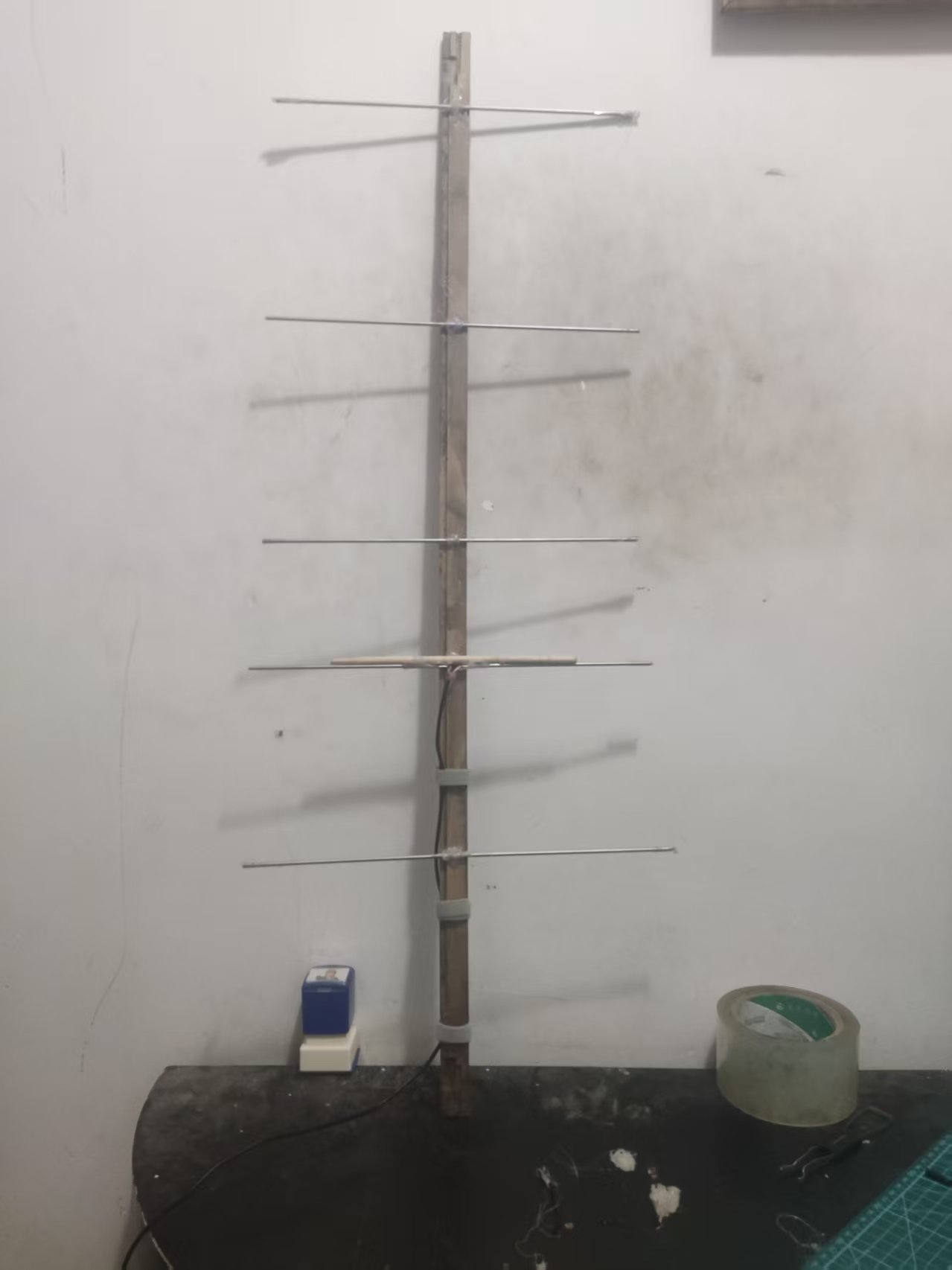

2025.5.15日更新：

1、更改振子连接方式为卡扣连接，使其便于拆卸安装。

2、更换馈线材料：50-3。

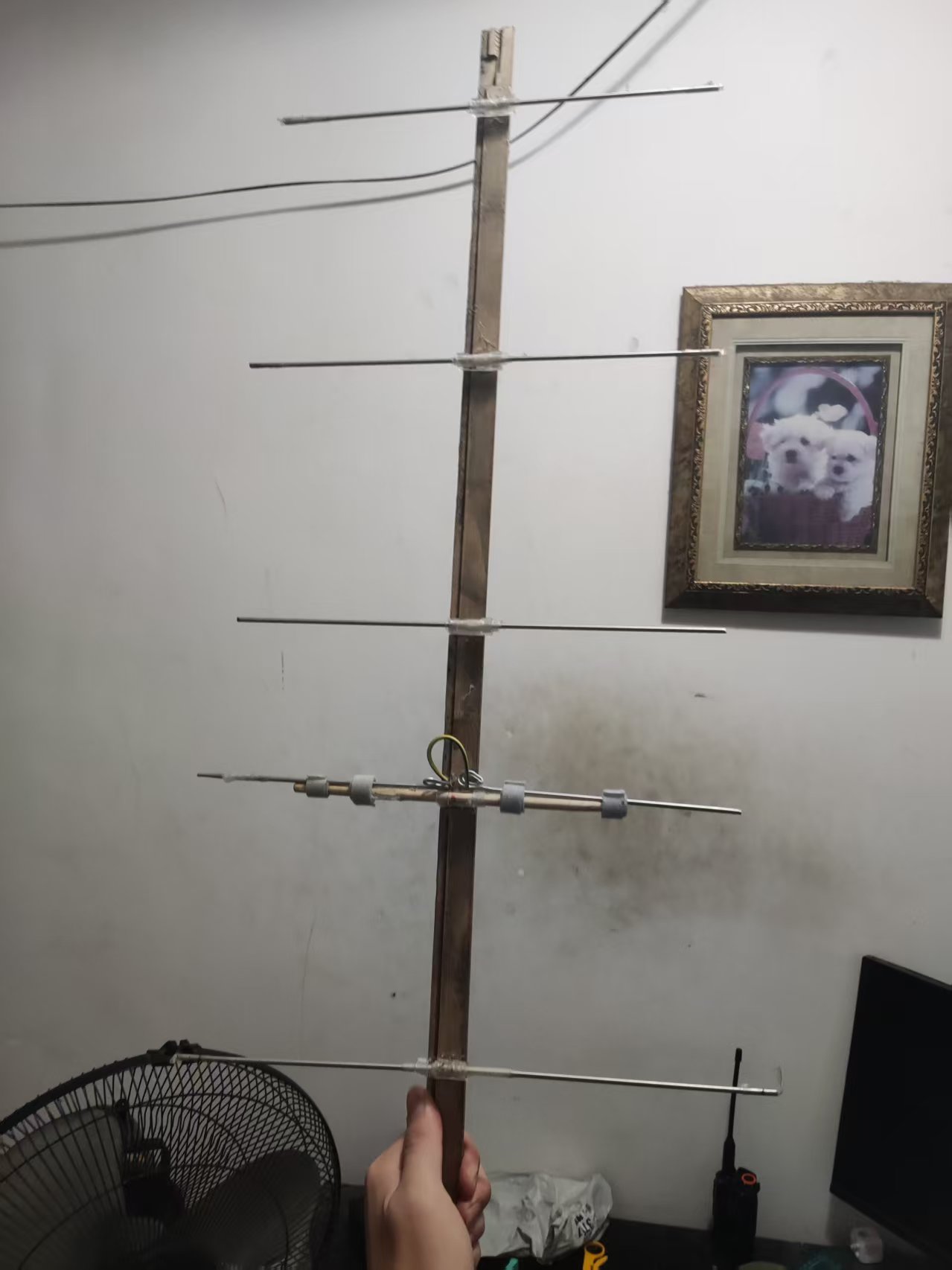

3、加入U形线缆匹配阻抗。

4、更改馈电点，压接面积更大。

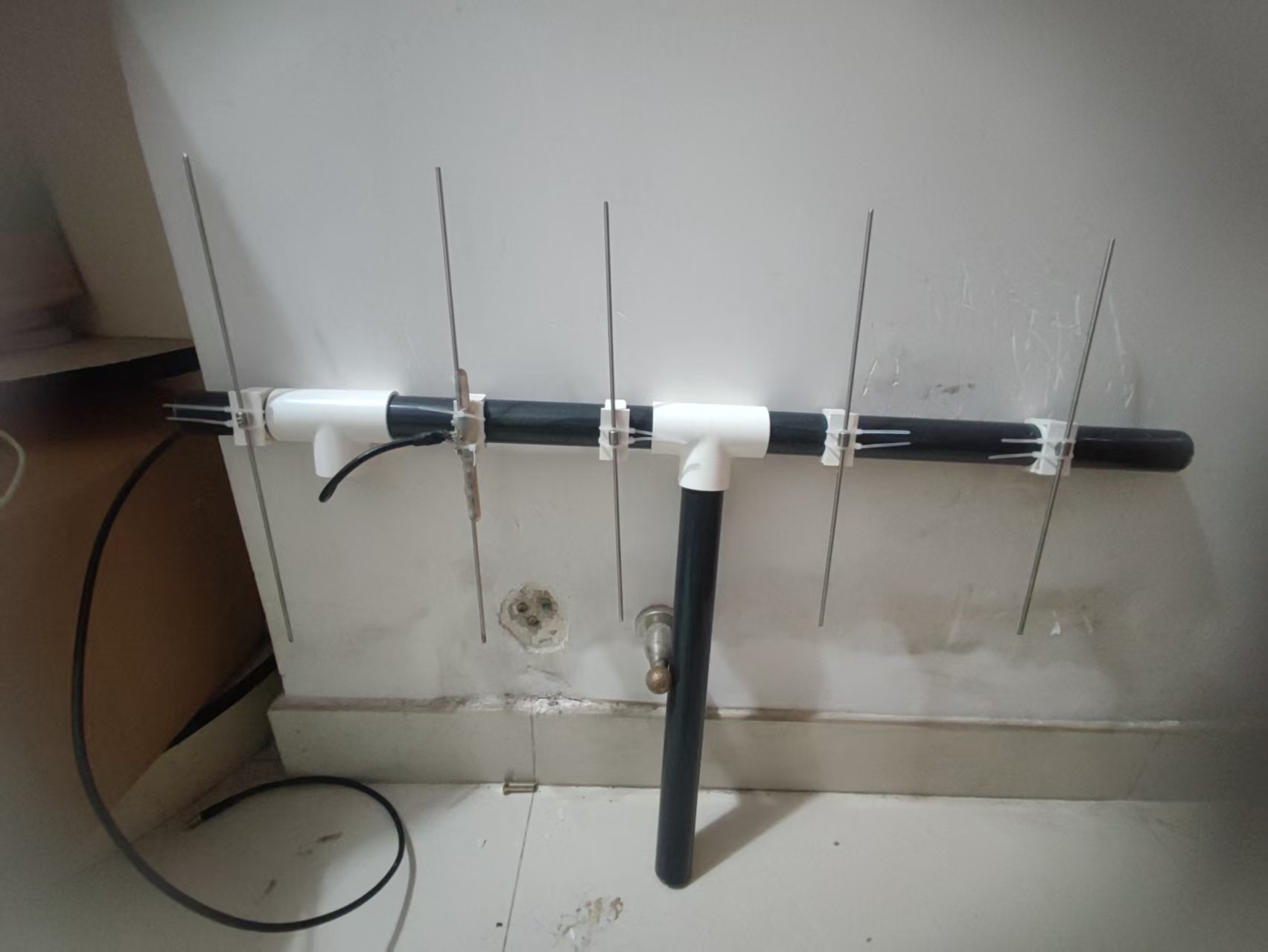

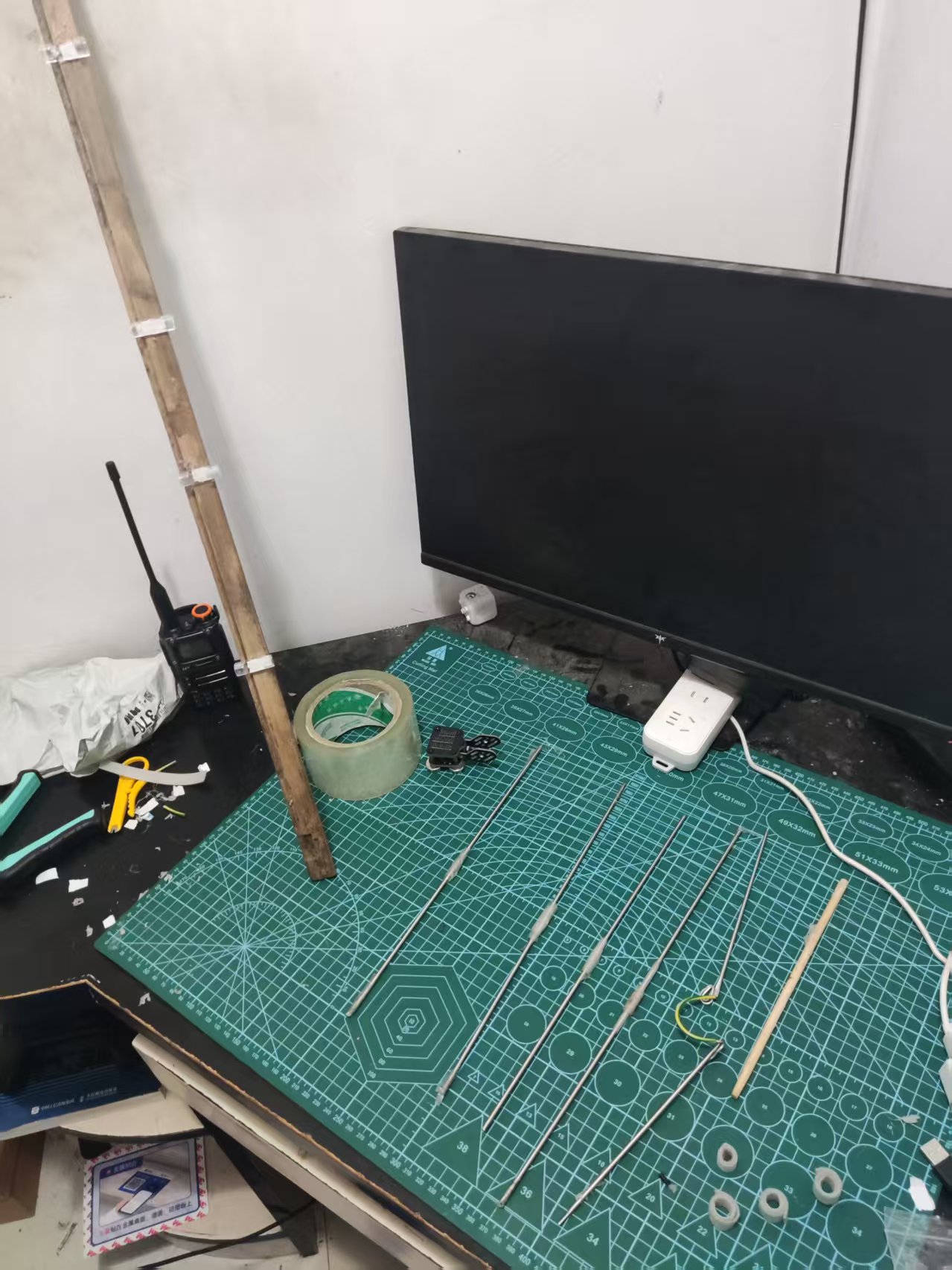

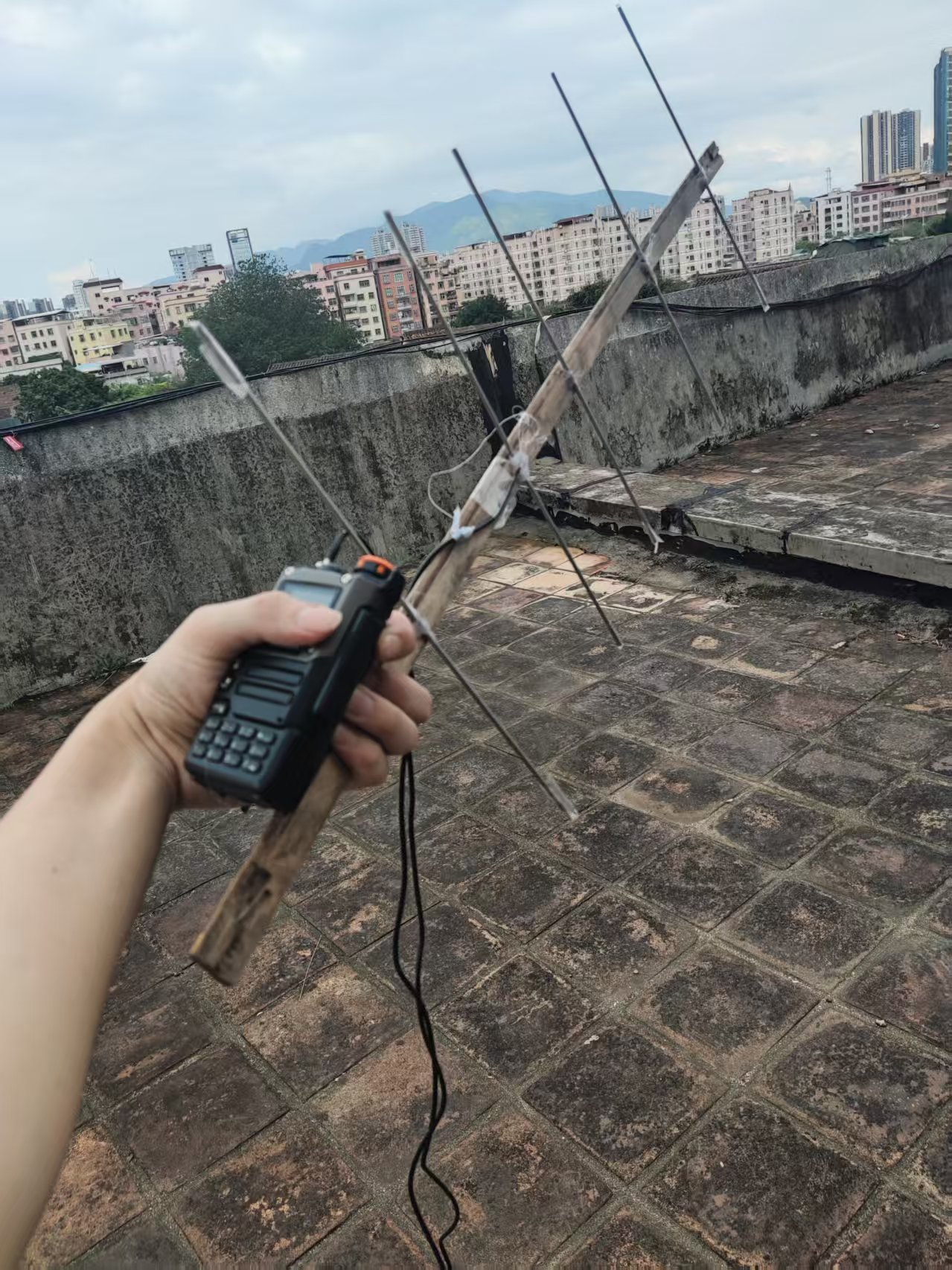

2025.6.15日更新：

1、更改卡扣连接方式为骑马卡

2、更改振子固定方式为尼龙扎带、联轴器、热熔胶

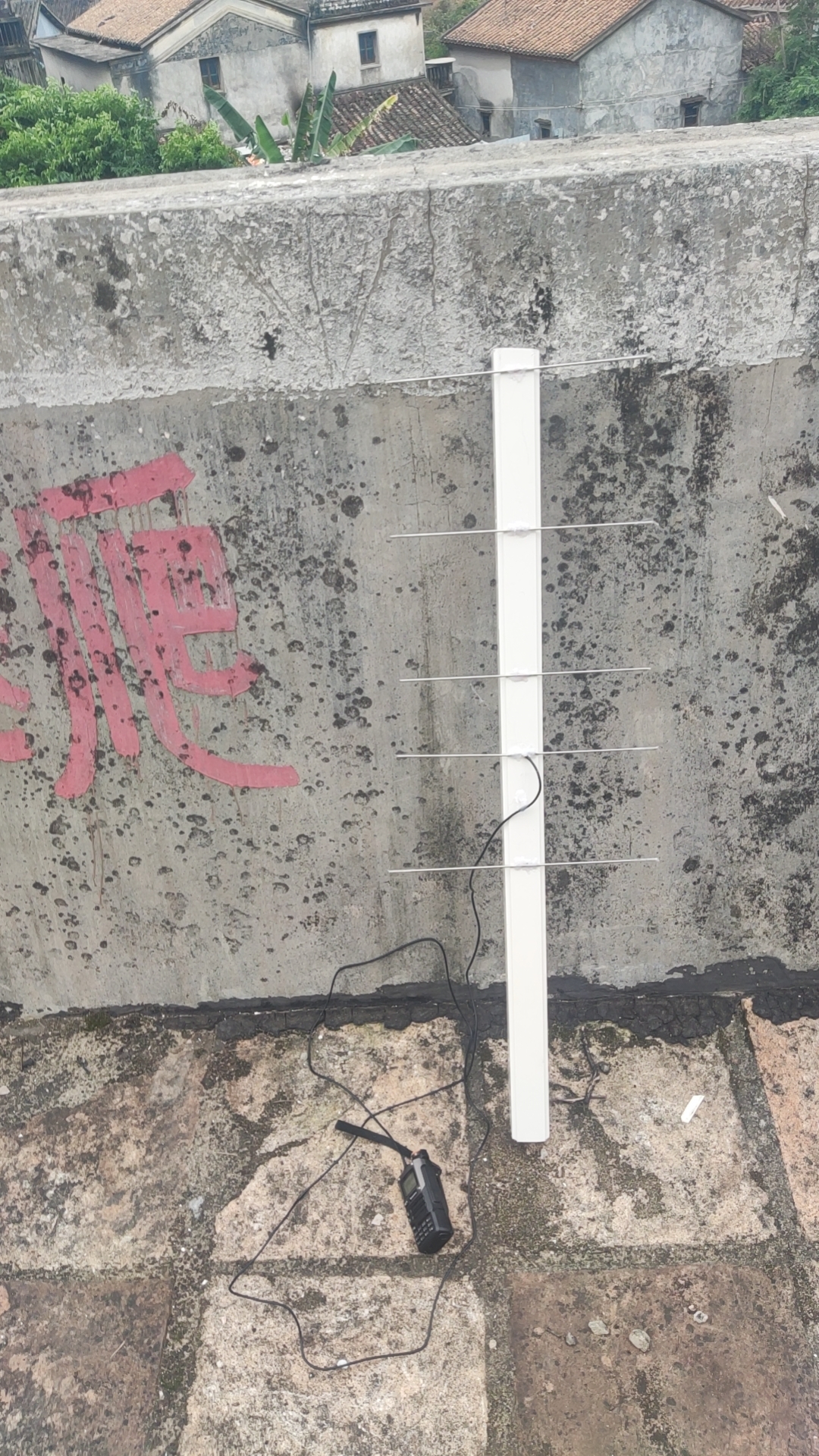

3、更换主梁
